Système de gestion de batterie efficace solaire pour le stockage hors réseau

La transition mondiale vers l’autonomie énergétique a placé les solutions solaires hors réseau à l’avant-garde de la révolution des énergies renouvelables. Pour ceux qui vivent dans des zones reculées ou qui exploitent des infrastructures critiques où le réseau électrique est inexistant, la fiabilité des systèmes de stockage d’énergie est primordiale. Au cœur de cette fiabilité se trouve un composant électronique sophistiqué qui fait office de centre neurologique de l’unité de stockage d’énergie. Comprendre les subtilités de l'intégration solaire du système de gestion de batterie est essentiel pour garantir la sécurité, l'efficacité et un retour sur investissement élevé pour tout projet électrique indépendant.

Qu'est-ce qu'un BMS dans un système d'énergie solaire

Un système de gestion de batterie est un régulateur électronique spécialisé qui surveille et gère l'état d'une batterie rechargeable. Dans le contexte de l'énergie solaire, son rôle principal est d'agir comme une protection entre l'énergie brute récupérée des panneaux photovoltaïques et les cellules chimiques sensibles de l'unité de stockage. Contrairement aux régulateurs de puissance de base, un système de gestion spécifique à l'énergie solaire est conçu pour gérer la nature intermittente de la lumière du soleil, où les courants de charge peuvent fluctuer rapidement en fonction de la couverture nuageuse ou de l'heure de la journée.

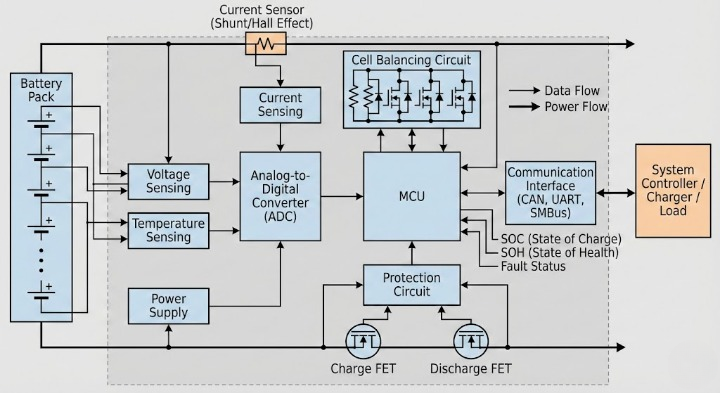

L'unité de gestion sert d'interface critique qui effectue une acquisition constante de données. Il mesure la tension des cellules individuelles, le courant total entrant ou sortant du pack et la température interne en plusieurs points. En traitant ces données en temps réel, le système peut calculer l’état de charge et l’état de santé de la batterie. Cela garantit que l’utilisateur dispose toujours d’une lecture précise de la quantité d’énergie disponible et de l’ampleur de la dégradation de la batterie au fil du temps. Pour les utilisateurs hors réseau, ces données font la différence entre avoir une alimentation continue et se retrouver dans le noir de manière inattendue.

Pourquoi le BMS standard SNADI diffère du BMS spécifique à l'énergie solaire

Les systèmes de gestion standard que l'on trouve dans l'électronique grand public sont souvent conçus pour des cycles de charge stables et prévisibles. Cependant, une configuration solaire de système de gestion de batterie doit être plus robuste. Il est conçu pour gérer les courants de pointe élevés provenant de puissants onduleurs hors réseau et pour s'intégrer de manière transparente aux contrôleurs de charge solaire. Ces systèmes disposent souvent de protocoles de communication avancés tels que RS485 ou le bus CAN pour communiquer directement avec l'onduleur, garantissant ainsi que l'ensemble de la centrale électrique fonctionne comme une unité unique et cohérente plutôt que comme un ensemble de parties distinctes.

Pourquoi votre investissement solaire dépend d'un BMS de haute qualité

Investir dans des panneaux photovoltaïques et des cellules au lithium de haute qualité ne représente que la moitié de la bataille. Sans un système de gestion de qualité professionnelle, ces composants coûteux sont vulnérables à une panne prématurée. La longévité d'une batterie au lithium fer phosphate , qui est la référence en matière de stockage hors réseau, est directement liée à la qualité de la gestion de ses cellules pendant chaque cycle de charge et de décharge.

Protection contre les surcharges et les décharges profondes

Les cellules au lithium sont très sensibles aux tensions extrêmes. Une surcharge peut entraîner une instabilité chimique, tandis qu'une décharge profonde peut entraîner une perte de capacité permanente ou même rendre une cellule complètement inactive. Une unité solaire de système de gestion de batterie de haute qualité déconnectera automatiquement la charge si la tension descend en dessous d'un seuil de sécurité et arrêtera le processus de charge une fois que les cellules auront atteint leur capacité maximale. Cette protection automatisée est vitale pour les systèmes hors réseau qui fonctionnent souvent sans surveillance pendant de longues périodes.

Gestion thermique : prévenir l'emballement thermique dans les installations solaires extérieures

Le stockage d’énergie hors réseau est souvent hébergé dans des enceintes extérieures ou des hangars non climatisés. Des températures ambiantes élevées combinées à la chaleur générée lors d'une charge rapide peuvent entraîner un emballement thermique, une condition dangereuse dans laquelle une batterie entre dans un cycle d'auto-échauffement incontrôlable. Les systèmes de gestion modernes comprennent plusieurs capteurs thermiques et peuvent déclencher des ventilateurs de refroidissement ou réduire le débit électrique pour maintenir une température de fonctionnement sûre. Si les températures dépassent les limites critiques, le système exécutera un arrêt d'urgence pour éviter un incendie ou une explosion.

Équilibrage cellulaire

Dans toute grande batterie, les cellules individuelles développeront naturellement de légères différences de tension et de capacité au fil du temps. Si elle n’est pas corrigée, la cellule la plus faible du pack limitera les performances de l’ensemble du système. Une unité solaire du système de gestion de batterie effectue l’équilibrage des cellules en évacuant l’excès d’énergie des cellules à tension plus élevée ou en la redistribuant vers celles à tension plus basse. Cela garantit que chaque cellule est utilisée à son plein potentiel et peut prolonger la durée de vie opérationnelle de la batterie de plus de 30 % par rapport aux systèmes non gérés.

Composants clés d'un système de gestion de batterie solaire

Pour accomplir ses tâches complexes, le système de gestion s'appuie sur une suite de composants matériels et logiciels fonctionnant en harmonie.

Capteurs de surveillance

Ce sont les principaux outils de collecte de données. Des shunts de haute précision mesurent le flux de courant, tandis que des diviseurs de tension surveillent le potentiel de chaque série de cellules. Les unités avancées de SNADI Solar intègrent également des capteurs d'humidité et de gaz pour les armoires de stockage d'énergie à l'échelle industrielle afin de fournir une couche supplémentaire de surveillance environnementale.

Interfaces de communication

La capacité de transmettre des données est ce qui rend un système de gestion intelligent. Les batteries hors réseau de SNADI utilisent des ports de communication RS485, RS232 ou CAN pour se connecter à l'onduleur. Ces dernières années, les options sans fil telles que le WiFi et le Bluetooth sont devenues populaires, permettant aux utilisateurs de vérifier l'état de leur batterie via une application pour smartphone sans avoir besoin d'accéder physiquement au boîtier de la batterie.

Sectionneurs de sécurité et circuits de protection

Il s'agit de commutateurs physiques, souvent sous la forme de MOSFET ou de relais robustes, qui peuvent instantanément couper le circuit en cas de défaut. Ces composants doivent être conçus pour gérer les courants de pointe requis par les gros appareils tels que les pompes de puits ou les climatiseurs fréquemment utilisés dans la vie hors réseau.

Comparaison des fonctionnalités de gestion du stockage d'énergie

Fonctionnalité	Circuit de protection de base	BMS solaire avancé	Armoire industrielle ESS
Surveillance de la tension des cellules	Pack total uniquement	Niveau de cellule individuel	Niveau de cluster multipoint
Protection contre les surintensités	Fusible fixe	Limite logicielle réglable	Disjoncteurs à plusieurs étages
Protocoles de communication	Aucun	RS485/CAN/BT	Modbus / CEI 61850
Méthode d'équilibrage	Passif	Actif et Passif	Actif à courant élevé
Sécurité thermique	Aucun	Thermistances CTN	Intégration CVC
Suppression des incendies	Manuel	Facultatif	Automatique intégré

Source de données : Basé sur les normes industrielles 2025 pour les systèmes de stockage de lithium fer phosphate.

Types de BMS pour différents scénarios solaires

Le choix de l'architecture de gestion dépend fortement de l'ampleur et de la tension du projet solaire.

BMS centralisé ou distribué pour l'énergie solaire résidentielle

Dans une architecture centralisée, un seul contrôleur gère toutes les cellules d'un pack de batteries. Ceci est rentable et courant pour les systèmes domestiques 12 V ou 24 V. Les systèmes distribués ou modulaires utilisent cependant une configuration maître-esclave. Chaque module de batterie possède son propre contrôleur local, qui rend compte à une unité maître. Il s'agit de la méthode privilégiée pour les systèmes de stockage d'énergie empilés, où les utilisateurs peuvent commencer avec 5 kWh de stockage et augmenter jusqu'à 30 kWh au fil du temps.

BMS haute tension pour le stockage commercial et industriel

Les opérations commerciales nécessitent souvent des tensions plus élevées, telles que 384 V ou même 760 V, pour réduire les pertes d'énergie sur les longs parcours de câbles. Ces systèmes nécessitent des unités de gestion haute tension spécialisées, capables de gérer les contraintes électriques accrues et de fournir l'isolation nécessaire pour protéger les équipements de communication basse tension des lignes électriques haute tension.

BMS intelligent avec surveillance cloud intégrée

Pour les sites hors réseau éloignés, les visites de maintenance physique sont coûteuses. Les systèmes intelligents téléchargent désormais les données de performances sur des plateformes basées sur le cloud. Cela permet aux ingénieurs de diagnostiquer les problèmes à distance, de mettre à jour le micrologiciel pour améliorer l'efficacité et de recevoir des alertes instantanées si une batterie nécessite une attention particulière.

Comment choisir le bon BMS pour votre projet solaire

La sélection du bon système de gestion est aussi importante que le choix de la bonne chimie de la batterie.

Compatibilité avec les onduleurs hybrides

Le système de gestion et l'onduleur doivent parler le même langage. Si vous utilisez une marque spécifique d'onduleur hors réseau, comme ceux utilisant les protocoles Pylon ou Voltronic, l'unité solaire du système de gestion de batterie doit être programmée avec la bibliothèque correspondante pour garantir qu'elle peut synchroniser les paramètres de charge.

Évolutivité pour une future extension de la batterie

Si vous envisagez d'ajouter plus de capacité à l'avenir, assurez-vous que le système de gestion prend en charge l'expansion en parallèle ou en série. Certains systèmes sont limités à 15 ou 16 unités en parallèle, ce qui est généralement suffisant pour un usage résidentiel mais peut constituer un goulot d'étranglement pour les besoins commerciaux croissants.

Contrôle de certification : garantir les normes de sécurité mondiales

La sécurité ne doit jamais être compromise. Recherchez toujours des systèmes qui ont subi des tests rigoureux et portent des certifications telles que CEI 62619, UL 1973 ou UN 38.3. Ces certifications garantissent que le système de gestion a été testé dans des conditions extrêmes et fonctionnera de manière fiable dans des scénarios réels.

---

Conclusion

À l’horizon 2026, la technologie hors réseau se concentre désormais sur l’optimisation basée sur les données. En collectant des années de données de cycle, les systèmes de gestion modernes peuvent désormais proposer des analyses prédictives. Au lieu de simplement réagir à un événement de basse tension, le système peut analyser l'historique des tendances d'ensoleillement et la consommation de courant pour avertir l'utilisateur 24 heures à l'avance s'il doit réduire sa charge pour éviter un arrêt. Ce niveau de prévoyance transforme la vie hors réseau d’un défi de survie en une expérience moderne et fluide.

En se concentrant sur le rôle critique de l’unité solaire du système de gestion de batterie, les passionnés du hors réseau et les opérateurs industriels peuvent construire des systèmes électriques sûrs, efficaces et conçus pour durer des décennies. Le cerveau de la batterie est véritablement le cœur de l’indépendance énergétique.

✉️Email : exportdept@snadi.com.cn

Site web:

www.snatsolar.com

www.snadisolar.com

☎️WhatsApp / WeChat : +86 1803929353

FAQ

Q1 : Pourquoi un BMS spécifique à l'énergie solaire est-il plus efficace qu'un système de gestion de batterie standard ?

Un BMS spécifique à l'énergie solaire est conçu pour gérer la nature intermittente de la lumière du soleil et les courants de pointe élevés provenant des onduleurs hors réseau. Il utilise des protocoles avancés comme RS485 ou le bus CAN pour se synchroniser avec l'ensemble du système, garantissant des performances stables malgré les cycles de charge fluctuants.

Q2 : Comment l'équilibrage des cellules améliore-t-il le retour sur investissement à long terme d'un investissement solaire hors réseau ?

L'équilibrage des cellules empêche la cellule la plus faible de limiter la capacité de l'ensemble du pack. En redistribuant l'énergie et en maintenant une tension uniforme dans toutes les unités, il peut prolonger la durée de vie opérationnelle des batteries au lithium coûteuses de plus de trente pour cent, réduisant ainsi les coûts de remplacement.

Q3 : Quelles caractéristiques de sécurité empêchent l'emballement thermique dans les installations de stockage solaire extérieures ?

Les systèmes modernes utilisent plusieurs capteurs thermiques pour surveiller les températures internes. Si les limites critiques sont atteintes, le système déclenche des mécanismes de refroidissement ou exécute un arrêt d'urgence pour éviter les risques d'incendie causés par une chaleur ambiante élevée ou des cycles de charge rapides.

Q4 : Comment un BMS aide-t-il les utilisateurs à gérer la disponibilité de l'électricité sur des sites distants hors réseau ?

Des systèmes de haute qualité fournissent des données précises sur l’état de charge et l’état de santé. Les unités intelligentes offrent désormais des analyses prédictives qui analysent les modèles historiques pour avertir les utilisateurs à l'avance s'ils doivent ajuster leur charge énergétique, garantissant ainsi qu'il n'y aura jamais de perte d'énergie inattendue.

Q5 : Un système de batteries solaires existant peut-il être étendu à l’aide d’une architecture BMS modulaire ?

Oui, les architectures BMS modulaires ou distribuées permettent une évolutivité. Les utilisateurs peuvent commencer avec une capacité de stockage de base et ajouter davantage de modules de batterie au fil du temps, car la configuration maître-esclave permet au contrôleur de gérer plusieurs unités comme une seule source d'énergie cohérente.
