Dans le monde de l’énergie hors réseau, l’onduleur constitue le cœur de l’ensemble du système. Il ne s’agit pas simplement d’un outil permettant de convertir le courant continu en courant alternatif. C'est le gardien ultime de la qualité de l'énergie. Alors que les modèles haute fréquence sont populaires en raison de leur légèreté et de leur faible coût, les onduleurs basse fréquence restent la référence pour les applications lourdes. Pour les propriétaires de mines isolées, de grandes fermes ou d’usines à haute énergie, une électricité stable représente le droit de fonctionner sans interruption. Ce guide explique pourquoi l'architecture robuste des variateurs basse fréquence constitue le seul choix professionnel pour ceux qui apprécient la certitude à long terme.
Qu'est-ce qu'un onduleur basse fréquence ?

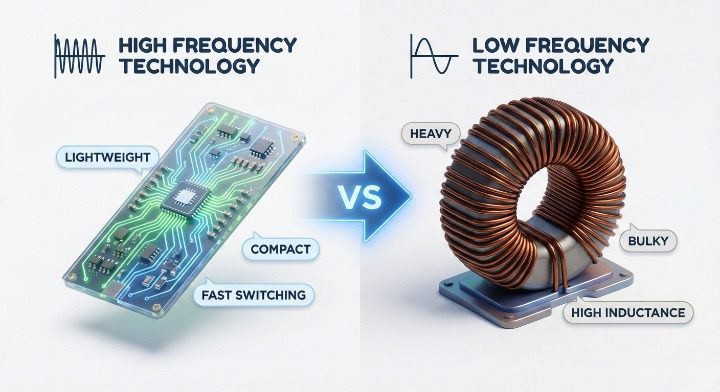

Un onduleur basse fréquence se définit par l’utilisation d’un transformateur en cuivre massif. Contrairement aux unités haute fréquence qui utilisent une commutation électronique pour augmenter la tension, ces machines reposent sur l'induction électromagnétique via un grand transformateur toroïdal ou carré. Cette masse physique n’est pas un inconvénient : c’est un réservoir fonctionnel d’énergie.
Comment ça marche : l'effet du volant électromagnétique
Le cœur des onduleurs basse fréquence fonctionne un peu comme un volant mécanique. Dans un système haute fréquence, le chemin de puissance est presque entièrement électronique. Lorsqu’un moteur massif démarre, la surtension soudaine peut submerger les délicats transistors. En revanche, le transformateur interne d’une unité basse fréquence assure l’inertie physique. Lorsqu'une pompe à eau ou un compresseur d'air nécessite une forte intensité de courant, le champ magnétique du transformateur agit comme un tampon. Il fournit instantanément la puissance nécessaire sans risque d’arrêt électronique. Cette isolation physique protège également le reste du système solaire du bruit électrique et des retours.
Conçu pour une durabilité extrême
Les onduleurs basse fréquence de qualité professionnelle sont conçus avec une redondance thermique élevée. Les MOSFET de puissance sont généralement surdimensionnés et montés sur des dissipateurs thermiques massifs. Le transformateur lui-même est enroulé avec du fil de cuivre de haute qualité pour minimiser la chaleur et maximiser l'efficacité. Cette construction robuste permet à la machine de fonctionner dans des environnements où des composants électroniques moins chers tomberaient en panne à cause de la chaleur ou de la poussière.
Onduleurs basse fréquence et haute fréquence : 5 différences critiques
Lors de l’évaluation d’un équipement, il est important de passer de la logique du prix initial à la gestion des risques. Le tableau suivant montre pourquoi la technologie basse fréquence est supérieure pour les applications professionnelles.
| Catégorie de fonctionnalités | Onduleurs basse fréquence | Onduleurs haute fréquence | Impact commercial |
| Surtension de pointe | 300 pour cent pendant plus de 20 secondes | 150 à 200 pour cent pour les millisecondes | Détermine si vous pouvez démarrer des pompes à eau ou des moteurs lourds |
| Interférence électromagnétique | Extrêmement faible | Plus haut | Critique pour les outils médicaux ou les tours de communication 5G |
| Résistance aux chocs | Excellent via l'isolement physique | Vulnérable aux pointes électroniques | Détermine la survie en cas de foudre ou de surtension du réseau |
| Durée de vie | 10 à 15 ans | 5 à 7 ans | Réduit le coût total de l’énergie tout au long de la durée de vie du système |
| Réparabilité | Modulaire et utilisable sur le terrain | Une intégration élevée nécessite un remplacement total | Réduit les temps d'arrêt dans les zones éloignées où les expéditions sont lentes |
Pourquoi choisir un onduleur basse fréquence pour votre système ?
Pour de nombreux utilisateurs, la décision dépend du type d’appareils alimentés. La plupart des outils industriels et agricoles sont des charges inductives. Il s’agit notamment de tout ce qui est équipé d’un moteur, comme les réfrigérateurs, les climatiseurs et les pompes d’irrigation.
Gestion des charges inductives
Les charges inductives nécessitent un courant de démarrage souvent cinq à sept fois supérieur à leur puissance de fonctionnement nominale. Par exemple, une pompe à eau de 2 kW peut avoir besoin de 12 kW juste pour commencer à tourner.
Si vous utilisez un onduleur haute fréquence, vous devrez acheter un modèle de 15 kW ou 20 kW juste pour gérer ce bref pic de démarrage. Cela conduit à des dépenses excessives pour des équipements qui restent pour la plupart inutilisés. Cependant, un onduleur basse fréquence de 5 kW de haute qualité peut souvent gérer une surtension de 15 kW pendant plusieurs secondes. En choisissant des onduleurs basse fréquence, vous pouvez adapter la taille de l'onduleur à la charge en cours plutôt qu'au pic de démarrage. Cela permet d'économiser environ 20 % sur les coûts d'équipement initiaux et d'éviter le recours à des parcs de batteries surdimensionnés.
Protection améliorée pour les appareils électroniques sensibles
Dans les scénarios modernes comme les stations de base 5G ou les centres de données ruraux, la pureté de l’énergie n’est pas négociable. Les onduleurs basse fréquence produisent une onde sinusoïdale pure qui est souvent plus propre que le réseau public. Le transformateur agit comme un filtre naturel, bloquant les décalages CC et le bruit haute fréquence du côté de la batterie. Cela réduit le risque de panne de serveur et de vieillissement du matériel, réduisant ainsi le taux de défaillance annuel des équipements connectés à moins de 0,1 %.
Meilleurs scénarios d'application
En tant que consultant expert, SNADI/SNAT Solar recommande toujours d'examiner le coût des temps d'arrêt. Si une journée sans électricité coûte plus cher que l’onduleur lui-même, vous devez choisir une solution basse fréquence.
Sites industriels et miniers
Les opérations minières dans les régions éloignées sont confrontées aux conditions les plus difficiles : poussière épaisse, températures ambiantes élevées et fortes vibrations. Les machines telles que les concasseurs et les bandes transporteuses exercent une pression considérable sur le système électrique. Un onduleur basse fréquence avec un boîtier classé IP54 est la seule voie viable ici. Il s’agit d’une police d’assurance contre la perte de temps de production.
Installations médicales et laboratoires
Dans un hôpital rural, l’électricité est littéralement une question de vie ou de mort. Les instruments de précision tels que les appareils ECG ou les analyseurs de sang ne peuvent pas tolérer les interférences électromagnétiques. Le profil de bruit ultra faible des onduleurs basse fréquence garantit que les données médicales restent précises et que l'équipement reste fonctionnel pendant les interventions chirurgicales critiques.
Comment sélectionner la bonne solution pour votre projet
La sélection d’un onduleur nécessite de passer de l’examen des pièces à l’analyse du cycle de vie total. Ne demandez pas simplement la puissance. Renseignez-vous sur la charge simultanée la plus lourde.
Calculer vos besoins en charge de pointe
Pour trouver le bon ajustement, utilisez un simple tableau de calcul. Répertoriez tous les appareils susceptibles de démarrer en même temps. Multipliez les appareils motorisés par cinq pour tenir compte de la surtension. Si la surtension totale dépasse 200 pour cent de la charge courante, les onduleurs basse fréquence constituent la seule option sûre.
Pourquoi l'onde sinusoïdale pure est la seule norme
SNADI/SNAT croit fermement à la nécessité de promouvoir la technologie à onde sinusoïdale pure. Bien que les onduleurs à onde sinusoïdale modifiée soient moins chers, ils font chauffer les moteurs et tombent en panne prématurément. Dans un environnement hors réseau, le coût de remplacement d'un moteur de pompe endommagé dépasse de loin les petites économies réalisées grâce à un onduleur moins cher. Les onduleurs basse fréquence de haute qualité fournissent toujours une sortie d'onde sinusoïdale pure, garantissant ainsi la longévité de l'ensemble de votre portefeuille d'appareils.
Conclusion
Un onduleur basse fréquence n’est pas seulement un composant plus coûteux. C'est un moyen de réduire le coût total de possession sur une période de 15 ans. Lorsque l’on prend en compte le coût initial, les exigences de maintenance sur 15 ans et le coût des temps d’arrêt potentiels, le retour sur investissement de la technologie basse fréquence est clair.
Pour toute entreprise ou propriétaire recherchant une certitude à long terme dans un environnement imprévisible, le choix est simple. Les onduleurs basse fréquence offrent la solidité, la stabilité et la capacité de survie qu’exige la vie hors réseau moderne.
✉️Email : exportdept@snadi.com.cn
Site web:
FAQ
Le principal avantage est le transformateur robuste qui permet à l'unité de répondre à des besoins élevés en matière de surtension. Cela le rend beaucoup plus fiable pour le démarrage de charges inductives telles que des pompes ou des réfrigérateurs, par rapport aux alternatives haute fréquence qui peuvent échouer sous une contrainte soudaine.
