La transition vers l’indépendance énergétique repose en grande partie sur le pont entre l’énergie brute et l’électricité utilisable. Pensée par SNADI/SNAT Solar, pour ceux qui opèrent dans le secteur hors réseau, la configuration des panneaux solaires avec onduleur CC vers CA est le cœur de toute l'installation. À mesure que nous avançons vers 2026, la technologie régissant ces appareils est passée d’une simple conversion à une gestion intelligente de l’énergie. La sélection du bon matériel nécessite une compréhension approfondie de la physique électrique, de la dynamique de charge et de la résilience environnementale.
Pourquoi votre système de panneaux solaires nécessite un onduleur CC vers CA
Les modules solaires génèrent de l'électricité via l'effet photovoltaïque, qui produit du courant continu. Cependant, la grande majorité des appareils électroménagers et des outils industriels modernes sont conçus pour fonctionner au courant alternatif. Sans une couche de conversion de haute qualité, l’énergie récupérée du soleil reste piégée sous une forme qui ne peut pas alimenter votre vie.
La science : convertir le courant continu photovoltaïque en courant alternatif domestique utilisable
Le processus de conversion implique une électronique de puissance complexe. L' onduleur SNADI/SNAT prend la tension continue relativement stable des panneaux ou du groupe de batteries et utilise des transistors de commutation à grande vitesse pour créer un motif d'onde. Ce modèle doit imiter la fréquence de 50 Hz ou 60 Hz du réseau électrique public pour garantir la compatibilité. Dans un contexte hors réseau, l'onduleur agit également comme régulateur de tension principal, garantissant que les baisses de production solaire n'entraînent pas de baisses de tension pour les appareils connectés.
Gestion des pertes d'énergie : maximiser l'efficacité de la conversion

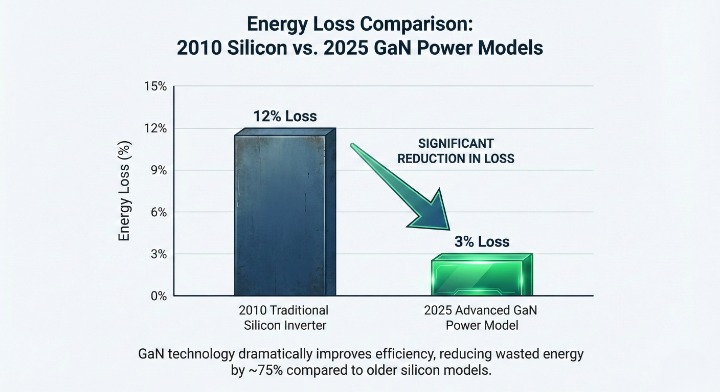

Aucune conversion n'est parfaite. Chaque fois que l’énergie change de forme, une partie est perdue sous forme de chaleur. En 2025, le rendement moyen des onduleurs comme SNADI/SNAT Solar pour les modèles haut de gamme hors réseau a atteint 98,2 %. Réduire cette perte est essentiel car chaque watt gaspillé dans l’onduleur est un watt qui doit être surcompensé en ajoutant davantage de panneaux solaires. Un rendement élevé est obtenu grâce à des enroulements en cuivre de qualité supérieure dans les transformateurs et à des matériaux semi-conducteurs avancés qui réduisent la résistance de commutation.
4 types essentiels d'onduleurs solaires que vous devez connaître
Comprendre l'architecture de votre système est la première étape de la sélection du matériel. Chaque type offre des avantages distincts selon l'ampleur et l'emplacement du projet.
Onduleurs à chaîne : la solution rentable pour les toits standards
Les onduleurs string sont le cheval de bataille de l’industrie. Ils connectent une série de panneaux solaires en une seule entrée. Ceci est très efficace pour les grands réseaux où tous les panneaux sont orientés dans la même direction et ne subissent aucune ombrage. Les composants étant centralisés, la maintenance est plus simple et le coût initial par watt est le plus bas de toutes les catégories.
Micro-onduleurs : maximiser la puissance pour les zones ombragées
Pour les toits complexes comportant plusieurs angles ou des arbres à proximité, des micro-onduleurs sont installés derrière chaque panneau individuel. Cela empêche qu'un seul module ombré ne nuise aux performances de la chaîne entière. Bien que le coût soit plus élevé, le niveau de contrôle granulaire se traduit souvent par un rendement énergétique total plus élevé sur la durée de vie du système de vingt ans.
Onduleurs hybrides : intégration transparente avec le stockage sur batterie
Les modèles hybrides sont la référence en matière de solutions SNADI/SNAT ESS. Ces appareils gèrent simultanément l’énergie des panneaux, du parc de batteries et même d’un générateur de secours. Ils éliminent le besoin de contrôleurs de charge séparés en intégrant la logique MPPT directement dans le châssis de l'onduleur. Cela réduit le nombre de points de défaillance et simplifie l'encombrement de l'installation.
Optimiseurs de puissance : le juste milieu entre performances et coûts
Les optimiseurs sont des convertisseurs DC-DC fixés à chaque panneau qui fonctionnent en tandem avec un onduleur de chaîne central. Ils assurent la surveillance au niveau du panneau et l'atténuation des ombres des micro-onduleurs tout en conservant le lourd matériel de conversion CA dans un emplacement unique et protégé.
Onde sinusoïdale pure vs onde sinusoïdale modifiée
La qualité de la sortie CA est définie par sa forme d'onde. Bien qu’il existe des options moins chères, la santé à long terme de vos appareils électroménagers dépend de ce choix.
| Mesure de performances | Onduleur à onde sinusoïdale pure | Onduleur à onde sinusoïdale modifiée |
| Qualité de sortie | Identique à l'alimentation électrique | Approche échelonnée et en bloc |
| Sécurité des appareils | Sans danger pour tous les appareils électroniques | Peut endommager les circuits sensibles |
| Efficacité du moteur | Les moteurs fonctionnent doucement et silencieusement | Les moteurs chauffent et sont bruyants |
| Distorsion harmonique totale | Généralement moins de 3 pour cent | Dépasse souvent 30 pour cent |
| Meilleur cas d'utilisation | Matériel médical, ordinateurs portables, pompes | Des outils simples, un éclairage de base |
Comment dimensionner votre onduleur DC vers AC pour panneaux solaires
Le dimensionnement est un équilibre entre capacité et sécurité. Une unité sous-dimensionnée s'arrêtera sous l'effet du stress, tandis qu'une unité surdimensionnée fonctionnera avec un faible rendement et gaspillera l'énergie de la batterie.
Étape 1 : Calculer les exigences de charge totale
Répertoriez tous les appareils que vous prévoyez d’exécuter simultanément. Additionnez leur puissance nominale. Par exemple, si vous utilisez un micro-ondes de 1 000 W, un téléviseur de 200 W et un éclairage de 300 W, votre charge de base est de 1 500 W.
Étape 2 : Faire correspondre la capacité de l'onduleur avec la sortie du panneau solaire
La norme industrielle pour 2026 recommande un ratio de 1,2 pour 1. Cela signifie que si vous disposez d’un générateur solaire de 5 kW, un onduleur de 6 kW est souvent idéal. Cela permet au système de gérer les périodes de production de pointe sans réduire la production d'énergie, vous garantissant ainsi de capturer chaque watt possible pendant le midi solaire.
Étape 3 : Prise en compte de la puissance de surtension pour les charges inductives
Tout appareil doté d'un compresseur ou d'un moteur, comme une pompe à eau ou un climatiseur, nécessite une énorme explosion d'énergie pour démarrer. C'est ce qu'on appelle la surtension ou le courant d'appel. Un panneau solaire à onduleur CC à CA de haute qualité doit être capable de gérer des surtensions de 2 à 3 fois sa valeur nominale continue pendant plusieurs secondes pour éviter les pannes du système lors du démarrage du moteur.
Principales caractéristiques à rechercher en 2025
Le Skyscraper Edge en électronique de puissance implique plusieurs technologies révolutionnaires qui sont devenues des exigences standard pour les fournisseurs de haut niveau.
Technologie de nitrure de gallium : les semi-conducteurs GaN permettent aux onduleurs de fonctionner à des fréquences plus élevées avec moins de chaleur. Cela conduit à des unités plus petites et plus légères avec une fiabilité nettement supérieure dans les climats chauds.
Surveillance intelligente des applications : les utilisateurs modernes ont besoin de données en temps réel. Recherchez des unités avec Bluetooth ou WiFi intégrés qui fournissent des données historiques de rendement et des alertes de panne directement sur un smartphone.
Indice d'étanchéité IP65 : pour les installations extérieures, un indice IP65 garantit que les composants internes sont protégés contre la poussière et les jets d'eau à basse pression, ce qui est vital pour les environnements côtiers ou désertiques.
Conformité à l'arrêt rapide : les normes de sécurité se durcissent à l'échelle mondiale. Les fonctionnalités d'arrêt rapide intégrées permettent au système d'être mis hors tension en quelques secondes, protégeant ainsi les intervenants d'urgence en cas d'incendie.
Normes d'installation et de sécurité
L'installation professionnelle n'est pas seulement une recommandation de SNADI/SNAT Solar ; c'est une garantie financière. Les connexions CC mal serties sont l’une des principales causes d’incendies électriques dans les installations solaires. De plus, les codes de sécurité 2026 dans de nombreuses régions exigent désormais des configurations de mise à la terre spécifiques et une protection contre les défauts d'arc. Investir dans une configuration professionnelle réduit les coûts de maintenance au fil du temps en garantissant que le matériel fonctionne dans ses limites de conception thermique.
Initiative solaire pour la santé au Zimbabwe, octobre 2024
En octobre 2024, le Programme des Nations Unies pour le développement a achevé un important projet d'électrification de 100 cliniques rurales au Zimbabwe. Ces cliniques nécessitaient une configuration stable de panneaux solaires à onduleur CC vers CA pour alimenter les réfrigérateurs à vaccins et l'éclairage chirurgical.
Le projet a été confronté à des défis environnementaux extrêmes, notamment des températures ambiantes supérieures à 40 degrés Celsius et des niveaux de poussière élevés. En déployant des onduleurs à onde sinusoïdale pure à haut rendement avec une gestion thermique avancée, l'initiative a atteint un taux de disponibilité de 99,8 % au cours des six premiers mois d'exploitation. Cela a permis de stocker en toute sécurité plus de 50 000 doses de vaccins vitaux. Le succès de ce projet met en évidence que lorsque la bonne technologie de conversion est associée à une ingénierie robuste, l'énergie solaire peut fournir une fiabilité de niveau utilitaire dans les coins les plus reculés du monde.
Conclusion
La sélection d'un panneau solaire à onduleur CC vers CA est la décision la plus critique dans votre stratégie énergétique. En donnant la priorité à la sortie d'onde sinusoïdale pure, en dimensionnant les charges de surtension et en recherchant une efficacité basée sur GaN, vous garantissez que votre investissement fournit une énergie propre et stable pendant des décennies. À l’approche de 2026, l’accent reste mis sur la résilience et la gestion intelligente.
