Depuis 2026, les panneaux solaires de 580 W sont devenus une norme pour les installations résidentielles et commerciales hors réseau à grande échelle en raison de leur densité énergétique et de leur efficacité élevées. Cependant, la puissance de sortie d’un seul panneau de 580 W nécessite un calcul précis pour éviter les pannes d’équipement et maximiser la récolte d’énergie. Cet aperçu technique explore les exigences mathématiques exactes et les spécifications matérielles nécessaires pour prendre en charge ces modules puissants dans les systèmes de stockage d'énergie modernes.
Spécifications du contrôleur recommandées
Pour un seul panneau solaire de 580 W, le choix le plus efficace est un contrôleur MPPT de 60 A si vous utilisez un parc de batteries de 24 V, ou un contrôleur MPPT de 30 A à 40 A pour un parc de batteries de 48 V. L'utilisation d'un système de batterie 12 V avec un panneau de puissance aussi élevée est généralement déconseillée car le courant résultant est extrêmement élevé, entraînant une perte thermique importante et nécessitant un câblage surdimensionné et coûteux. Le tableau suivant résume les courants nominaux requis en fonction des tensions courantes des groupes de batteries utilisées dans les scénarios hors réseau.
| Tension du système de batterie | Courant calculé (580 W/V) | Note de contrôleur recommandée (y compris une marge de 25 %) | Niveau d'efficacité |
| Système 12 V | 48,33 ampères | 60A à 80A | Très faible |
| Système 24 V | 24,16 ampères | 40A à 60A | Haut |
| Système 48 V | 12,08 ampères | 20A à 30A | Très élevé |

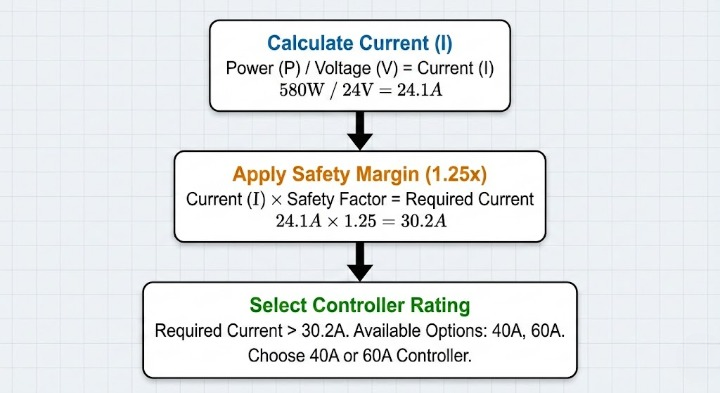

Comment calculer la bonne taille étape par étape
Pour déterminer la taille exacte de votre installation spécifique, vous devez regarder au-delà de la simple puissance. Les facteurs environnementaux et les codes de sécurité électrique comme le National Electrical Code (NEC) nécessitent des tampons spécifiques.
Étape 1 : Calcul de l'ampérage (la formule)
Le calcul de base utilise l'équation de puissance standard pour le courant où I représente le courant en ampères, P est la puissance du panneau et V est la tension de charge du parc de batteries.
Pour un panneau de 580 W chargeant un système 24 V, le courant nominal est de 580/24 = 24,16 A. Il est important de se rappeler que les tensions de la batterie fluctuent pendant le cycle de charge. Une batterie au lithium de 24 V peut en fait se charger à 28,8 V, ce qui réduirait le courant, mais nous calculons toujours en fonction de la tension nominale la plus basse pour garantir que le contrôleur peut gérer l'ampérage maximum possible.
Étape 2 : le facteur de sécurité de 1,25
Les normes industrielles exigent une marge de sécurité d’au moins 25 pour cent. Cela explique un phénomène connu sous le nom d'effet de bord des nuages, où la lumière du soleil réfléchie par les bords des nuages peut momentanément augmenter la puissance d'un panneau au-delà de sa puissance nominale STC (Standard Test Conditions).
24,16A✖️1,25 = 30,2A
Dans ce scénario, un contrôleur de 30 A fonctionnerait à sa limite absolue. Par conséquent, la mise à niveau vers une unité de 40 A ou 60 A fournit un tampon sain et empêche le matériel de surchauffer pendant les heures de pointe de l'été.
Étape 3 : Compatibilité de tension (entrée Voc vs Max)
Les panneaux de 580 W généralement utilisés en 2026 présentent une tension en circuit ouvert (Voc) comprise entre 45 V et 55 V. Lors du choix de votre matériel, vous devez vous assurer que la tension d'entrée maximale du contrôleur dépasse la Voc du panneau, ajustée pour le temps froid. Par temps glacial, la tension d’un panneau solaire augmente. Si votre panneau a un Voc de 50 V et que vous utilisez un contrôleur uniquement conçu pour 60 V, une matinée froide et ensoleillée pourrait facilement détruire les circuits internes.
Pourquoi MPPT n'est pas négociable pour les panneaux 580 W
Pour les panneaux dépassant 200 W, un contrôleur à modulation de largeur d'impulsion (PWM) n'est plus une option viable. Les contrôleurs PWM fonctionnent en abaissant la tension du panneau pour qu'elle corresponde à la tension de la batterie, ce qui entraîne un gaspillage d'énergie massif. Pour un panneau de 580 W avec une tension de puissance de crête (Vmp) de 42 V chargeant une batterie de 12 V, un contrôleur PWM éliminerait près de 70 % de l'énergie potentielle.
Un contrôleur MPPT (Maximum Power Point Tracking) agit comme un convertisseur DC-DC intelligent. Il prend la sortie haute tension et faible courant du panneau et la transforme en tension plus faible et courant plus élevé nécessaire à la batterie.
Données sur l’efficacité de l’industrie
Selon le rapport annuel 2025 sur les composants solaires de BloombergNEF, la technologie MPPT a atteint une efficacité de conversion moyenne de 98,5 % chez les fabricants de premier rang. Les données suggèrent que dans les climats nordiques ou pendant les mois d'hiver, les contrôleurs MPPT récoltent jusqu'à 30 % d'énergie en plus que les alternatives PWM. En effet, les panneaux fonctionnent à des tensions plus élevées par temps froid et seul le MPPT peut utiliser cette tension supplémentaire pour augmenter le courant de charge.
| Fonctionnalité | Contrôleur PWM | Contrôleur MPPT |
| Efficacité | 65% à 75% | 94 % à 99 % |
| Meilleure application | Petits systèmes 12 V (<200 W) | Modules haute puissance (>200W) |
| Coût | Coût initial inférieur | Plus élevé mais rentable en énergie |
| Performance à l'ombre | Pauvre | Excellent |
Lambris avec une configuration de 580 W
De nombreux contrôleurs modernes autorisent une pratique appelée sur-panneaux. Cela implique de connecter plus de puissance solaire que celle que le contrôleur est censé produire. Par exemple, vous pouvez connecter un panneau de 580 W à un contrôleur conçu pour une sortie de 400 W.
Le contrôleur limitera simplement la sortie à sa valeur nominale maximale, appelée limitation de courant. L’avantage est que par temps nuageux ou tôt le matin, vous récolterez plus d’énergie qu’un panneau plus petit ne le fournirait. Cependant, vous ne devez jamais dépasser la tension d'entrée maximale (Voc) du contrôleur. Le dépassement de la tension est fatal pour l'appareil, tandis que le dépassement de la puissance (dans les limites du fabricant) est souvent un choix de conception stratégique pour améliorer les performances en faible luminosité.
Pièges courants à éviter
Utiliser un câblage fin
Un panneau de 580 W produit un courant important. Si vous utilisez du fil standard de calibre fin sur de longues distances, vous subirez une chute de tension importante. Cette génération de chaleur est non seulement inefficace, mais peut également présenter un risque d'incendie. Utilisez toujours un fil PV d'au moins 10 AWG ou 8 AWG pour le trajet entre le panneau et le contrôleur.
Ignorer les coefficients de température
Comme mentionné précédemment, la tension augmente à mesure que la température diminue. Les professionnels utilisent le coefficient de température indiqué sur la fiche technique du panneau pour calculer le maximum absolu de COV à la température la plus basse attendue pour le site. Négliger cela est la principale cause de panne du contrôleur en hiver.
Liste de contrôle récapitulative pour l’achat
Confirmez que le Voc de votre panneau est au moins 20 % inférieur à la tension d'entrée maximale du contrôleur.
Faites correspondre la tension de votre groupe de batteries aux capacités du contrôleur.
Sélectionnez MPPT pour vous assurer de ne pas gaspiller 30 % ou plus de votre investissement de 580 W.
Assurez-vous que le contrôleur prend en charge la chimie spécifique de votre batterie, telle que LiFePO4 ou Plomb Acide.
Conclusion
Lorsque vous investissez dans un panneau solaire haute performance de 580 W, le contrôleur de charge est le maillon le plus important de votre chaîne électrique hors réseau. Pour une configuration ESS 24 V standard, un contrôleur MPPT 60 A offre le meilleur équilibre entre sécurité, capacité d'expansion future et gestion thermique. Pour les systèmes 48 V, de plus en plus courants en 2026 pour le stockage domestique de grande capacité, un contrôleur MPPT de 30 A ou 40 A est parfaitement suffisant et très efficace.
Évitez la tentation d'économiser de l'argent en achetant un contrôleur PWM ou une unité sans marge de sécurité. Les gains d’efficacité d’un contrôleur MPPT de taille appropriée compenseront généralement la différence de prix au cours de la première année de fonctionnement grâce à une production d’énergie accrue.
✉️Email : exportdept@snadi.com.cn
Site web:
FAQ
Les contrôleurs MPPT sont essentiels pour les modules haute puissance comme le panneau 580 W car ils agissent comme des convertisseurs efficaces. Contrairement aux contrôleurs PWM qui gaspillent l'excès de tension en le réduisant au niveau de la batterie, la technologie MPPT optimise la récolte d'énergie en suivant le point de puissance maximal. Cela peut augmenter la production d'énergie jusqu'à trente pour cent dans les climats plus froids où la tension des panneaux est naturellement plus élevée.
Q2 : Pourquoi les experts recommandent-ils une marge de sécurité de vingt-cinq pour cent pour le dimensionnement?
Q3 : Est-il efficace d'utiliser un système de batterie 12 V avec un panneau solaire de 580 W ?
Q4 : Comment la température affecte-t-elle le choix d'un contrôleur de charge pour un panneau de 580 W ?
