Alors que le paysage énergétique mondial subit un changement tectonique vers la décentralisation, la précision des mesures électriques est passée d’une nécessité technique à un atout économique stratégique. Avec l’essor de l’intégration des énergies renouvelables, qui devrait entraîner une augmentation de 1,8 % de la demande mondiale d’électricité jusqu’en 2026, la compréhension et le calcul de la puissance réelle sont désormais la pierre angulaire de la conformité du réseau et de la rentabilité du système.
Le trio fondamental : comprendre la puissance réelle, réactive et apparente

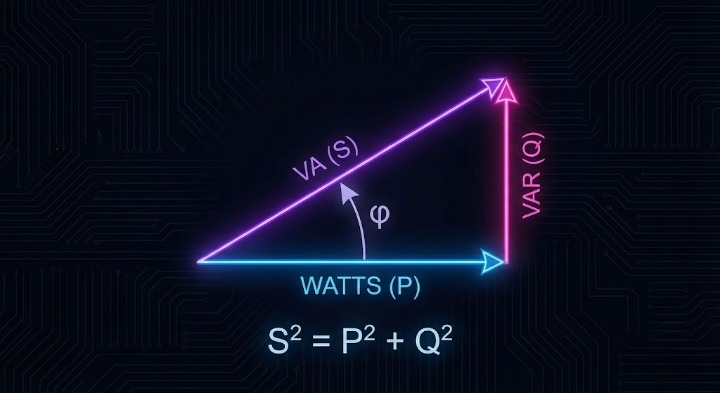

Pour maîtriser le calcul de la puissance réelle, il faut d'abord naviguer dans le « Triangle de la puissance ». Dans les systèmes à courant alternatif (AC), la puissance n'est pas une valeur singulière mais un composé de trois composants distincts :
Puissance réelle (P) : Mesurée en watts (W), il s'agit de l'énergie réelle consommée par une charge pour effectuer un travail, comme faire tourner un moteur ou éclairer une installation. C'est le pouvoir « utile ».
Puissance réactive (Q) : Mesurée en Volt-Ampères Réactifs (VAR), cette puissance oscille entre la source et la charge (stockée dans des champs magnétiques ou électriques) sans effectuer de travail. Il est essentiel pour maintenir les niveaux de tension dans les charges inductives comme les transformateurs.
Puissance apparente (S) : Mesurée en Volt-Ampères (VA), il s'agit de la somme géométrique de la puissance réelle et réactive, représentant la puissance totale circulant dans le circuit.
Le noyau mathématique : calculer la vraie puissance
Dans un circuit CA standard, le calcul de la puissance réelle nécessite plus que simplement multiplier la tension par le courant. La relation est régie par le facteur de puissance (PF), qui représente l'efficacité de la consommation d'énergie.
La formule standard pour la puissance réelle monophasée est : P = V × I × cos(φ)
Où:
V est la tension efficace (RMS).
I est le courant RMS.
cos(φ) est le facteur de puissance de déplacement (l'angle de phase entre la tension et le courant).
Pour les systèmes triphasés, qui constituent la norme pour les onduleurs solaires industriels et les éoliennes, le calcul devient : P = √3 × V_line × I_line × PF
Pourquoi la précision des calculs n'est pas négociable en 2026
L' onduleur triphasé basse fréquence (IGBT) TP est conçu pour une précision à l'échelle industrielle. Il utilise un traitement du signal numérique (DSP) avancé et deux MCU pour garantir une modulation précise de la puissance et une isolation complète de l'alimentation de sortie. En maintenant un rendement supérieur à 90 %, cet onduleur permet aux opérateurs de maximiser leur rendement énergétique tout en répondant aux exigences strictes de compatibilité avec le réseau.
Les changements récents dans la politique énergétique, en particulier les mandats de 2025 concernant l’achat de services auxiliaires basés sur le marché dans l’UE et en Amérique du Nord, ont donné au véritable calcul de la puissance une valeur monétaire directe. Les opérateurs capables de déclarer et de gérer avec précision leur production d’électricité peuvent désormais participer aux marchés lucratifs de la stabilisation du réseau.
| Mesure de puissance | Unité | Impact d'un calcul inexact | Conséquence économique (projection 2026) |
| Véritable puissance (P) | Watts (W) | Sous-évaluation du rendement énergétique | Perte de revenus liée aux accords PPA |
| Puissance réactive (Q) | VAR | Instabilité du réseau/Creux de tension | Pénalités des gestionnaires de réseau |
| Facteur de puissance (PF) | Rapport | Pertes de ligne excessives | Dépenses opérationnelles plus élevées (OPEX) |
Source de données : Basé sur les perspectives du secteur de l'énergie et des services publics pour 2025 - Deloitte Insights.
L'impact des harmoniques sur les calculs modernes
L’un des défis les plus importants en 2026 est la distorsion harmonique totale (THD). L'électronique de puissance moderne, telle que les onduleurs haute fréquence et l'éclairage LED, introduit des harmoniques qui déforment la forme d'onde sinusoïdale. Dans ces environnements, la formule traditionnelle du cos(φ) peut s’avérer insuffisante. Les ingénieurs doivent désormais prendre en compte le facteur de puissance de distorsion :
Vrai PF = Déplacement PF × Distorsion PF
Le calcul de la puissance réelle dans un environnement déformé nécessite des analyseurs de qualité de puissance avancés qui utilisent des algorithmes de transformation de Fourier rapide (FFT) pour intégrer la puissance sur l'ensemble du spectre de fréquences.
Étape par étape : implémentation du calcul en temps réel dans DERMS
Pour les exploitants de ressources énergétiques distribuées (DER), le calcul manuel est obsolète. L'intégration des plateformes IoT et basées sur l'IA permet une surveillance en temps réel.
Déploiement de capteurs : utilisez des CT (transformateurs de courant) et des PT (transformateurs de potentiel) de haute précision avec des classes de précision de 0,2 s ou mieux.
Traitement du signal numérique : mise en œuvre d'un échantillonnage à grande vitesse pour capturer les transitoires et les harmoniques.
Edge Computing : utilisation de contrôleurs locaux pour calculer la puissance réelle au point de couplage commun (PCC) afin de minimiser la latence dans la réponse du réseau.
L’avantage économique : du calcul à la compensation
Fin 2025, les organismes de réglementation comme l’Agence fédérale allemande des réseaux (Bundesnetzagentur) se sont orientés vers une gestion incitative de la puissance réactive. En calculant et en contrôlant avec précision le rapport entre la puissance réelle et la puissance réactive, les exploitants de centrales peuvent transformer leurs installations de simples générateurs d'énergie en actifs actifs de soutien au réseau. Ce changement devrait augmenter le taux de rendement interne (TRI) pour les projets de stockage et photovoltaïques à grande échelle de 3 à 5 % par an.
Conclusion
Le calcul de la puissance réelle n’est plus un exercice statique que l’on retrouve dans les manuels d’électrotechnique. Il s’agit d’un processus dynamique aux enjeux élevés qui se situe à l’intersection de la physique et de la finance. Sur le marché de l’énergie de 2026, où la stabilité du réseau est le bien le plus précieux, la capacité de quantifier et d’optimiser chaque watt de puissance réelle constitue l’avantage concurrentiel ultime. Pour les intégrateurs de systèmes et les gestionnaires d’actifs, investir dans des outils de calcul de haute précision n’est pas seulement un choix technique : c’est un impératif fiscal.
✉️Email : exportdept@snadi.com.cn
Site web:
www.snadisolar.com
☎️WhatsApp / WeChat : +86 18039293535
FAQ
Q1 : Comment calculez-vous la puissance réelle dans un circuit CA monophasé ?
R : Dans un circuit CA monophasé, la puissance réelle est calculée en multipliant la tension efficace, le courant efficace et le facteur de puissance. La formule standard est P = V × I × cos(φ), où le résultat est mesuré en Watts (W). Cette mesure représente l'énergie réelle consommée par une charge pour effectuer un travail utile.
Q2 : Quelle est la différence entre la puissance réelle et la puissance apparente dans les systèmes solaires ?
R : La puissance réelle est la puissance réelle utilisée pour effectuer un travail, comme faire fonctionner un moteur, et est mesurée en watts. La puissance apparente est la somme géométrique de la puissance réelle et de la puissance réactive, représentant la puissance totale circulant dans le système, mesurée en volts ampères (VA). Comprendre les deux est crucial pour optimiser l’efficacité des onduleurs solaires.
Q3 : Pourquoi un calcul précis de la puissance réelle est-il essentiel pour la stabilité du réseau en 2026 ?
R : Avec l’essor des énergies renouvelables, la mesure précise de la puissance est devenue un atout économique stratégique. Des calculs précis garantissent la conformité du réseau, aident à éviter les pénalités dues aux chutes de tension ou à l'instabilité et permettent aux opérateurs de participer à des marchés lucratifs de stabilisation du réseau, augmentant ainsi le retour sur investissement des projets solaires.
Q4 : Quelle est la formule pour calculer la puissance réelle dans un système triphasé ?
R : Pour les applications à l'échelle industrielle telles que les onduleurs solaires triphasés, la véritable formule de puissance est P = √3 × V_line × I_line × PF. Ce calcul prend en compte la tension de ligne, le courant de ligne et le facteur de puissance (PF), garantissant ainsi que les opérateurs peuvent maximiser le rendement énergétique et répondre aux exigences strictes de compatibilité du réseau.
Q5 : Comment la distorsion harmonique affecte-t-elle le calcul de la puissance réelle dans les onduleurs modernes ?
R : L’électronique de puissance moderne peut introduire des harmoniques qui déforment la forme d’onde sinusoïdale standard. Dans ces environnements, la formule traditionnelle du facteur de puissance peut être incomplète. Les ingénieurs doivent tenir compte du facteur de puissance de distorsion en utilisant la formule : True PF = Displacement PF × Distortion PF, ce qui nécessite souvent des analyseurs avancés de qualité de puissance pour garantir la précision.
