La transition mondiale vers des systèmes énergétiques décentralisés a repositionné la technologie des onduleurs photovoltaïques (PV), d'un simple composant de conversion d'énergie au cerveau intelligent de l'écosystème solaire. À mesure que l’industrie se rapproche des objectifs de zéro émission nette d’ici 2030, les exigences techniques pour les onduleurs ont évolué au-delà de la conversion du courant continu (CC) en courant alternatif (AC). Aujourd’hui, l’accent s’est déplacé vers la haute densité de puissance, les capacités de formation de grille et l’intégration de semi-conducteurs à large bande interdite.
L'évolution architecturale : optimiser le rendement du système
La technologie traditionnelle des onduleurs photovoltaïques a longtemps été dominée par les architectures d’onduleurs centraux pour les projets à l’échelle des services publics. Cependant, les cinq dernières années ont vu une évolution massive vers des onduleurs string de haute puissance, même dans la gamme de plusieurs mégawatts. Les onduleurs string modernes offrent désormais une capacité allant jusqu'à 350 kW, avec plusieurs entrées MPPT (Maximum Power Point Tracking), souvent 12 à 16 par unité. Cette granularité permet une meilleure gestion de l'ombrage partiel et de l'inadéquation des modules, ce qui, selon les rapports Fraunhofer ISE, peut augmenter le rendement énergétique total d'une installation de 2 à 5 % par rapport aux architectures centrales monolithiques.
L'adoption de tensions de bus de 1 500 V CC est devenue la norme mondiale pour les installations à grande échelle. Ce saut technologique réduit le câblage CC requis et diminue les pertes ohmiques, améliorant directement le coût actualisé de l’énergie (LCOE).
La révolution des semi-conducteurs : l'intégration du carbure de silicium (SiC)

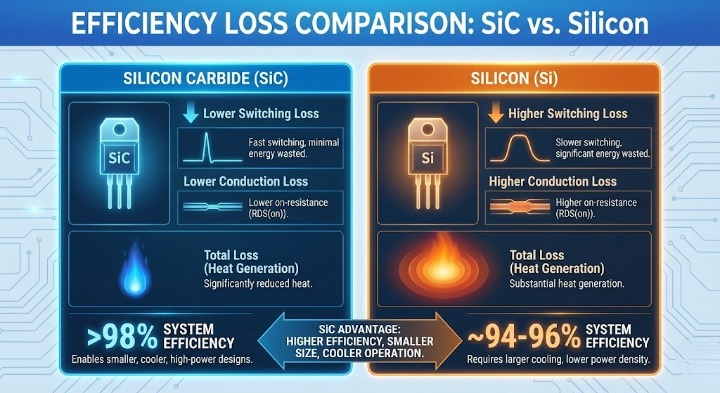

L'avancée la plus importante dans la technologie des onduleurs photovoltaïques est la transition des transistors bipolaires à grille isolée au silicium (IGBT) traditionnels vers des modules d'alimentation en carbure de silicium (SiC) et en nitrure de gallium (GaN). Ces matériaux à large bande interdite (WBG) permettent des fréquences de commutation nettement plus élevées avec une dissipation thermique minimale.
En termes d'ingénierie pratique, les onduleurs basés sur SiC peuvent atteindre des rendements maximaux supérieurs à 99,2 %, alors que les unités traditionnelles à base de silicium plafonnent autour de 98,5 %. La capacité haute fréquence permet également de réduire la taille et le poids des composants passifs tels que les inductances et les condensateurs. Cette densité de puissance accrue se traduit par des coûts logistiques inférieurs et une installation plus facile sur site, un facteur critique pour les entreprises EPC (ingénierie, approvisionnement et construction).
Fonctions de réseau intelligent : du suivi de grille à la formation de grille
À mesure que la pénétration des énergies renouvelables augmente, le réseau perd l’inertie inhérente fournie par les générateurs synchrones rotatifs traditionnels. La technologie moderne des onduleurs photovoltaïques résout ce problème grâce à des capacités de « formation de grille ». Contrairement aux onduleurs standards qui suivent le réseau et qui nécessitent un signal de tension externe stable, les onduleurs formant un réseau utilisent des algorithmes de contrôle avancés pour simuler l'inertie et fournir des capacités de démarrage à chaud.
Selon le rapport sur les énergies renouvelables 2024 de l'Agence internationale de l'énergie (AIE), les onduleurs formant réseau sont essentiels à la stabilité des micro-réseaux renouvelables à forte pénétration. Ils gèrent les écarts de fréquence et fournissent une compensation de puissance réactive en temps réel, garantissant ainsi que les centrales solaires contribuent, plutôt que de déstabiliser, l'infrastructure nationale des services publics.
Mesures de performance technologique : une analyse comparative
Afin de fournir une feuille de route technique claire aux planificateurs de systèmes, le tableau suivant compare les normes technologiques actuelles des onduleurs photovoltaïques sur la base des spécifications de pointe du secteur :
| Métrique | Résidentiel (monophasé) | Chaîne commerciale (triphasée) | Centrale à l’échelle des services publics |
| Tension d'entrée CC maximale | 600V - 1000V | 1000V - 1100V | 1500V |
| Gamme MPPT | 100V - 550V | 200V - 1000V | 800V - 1500V |
| Efficacité maximale | 97,6% - 98,0% | 98,5% - 99,0% | 98,8% - 99,2% |
| Méthode de refroidissement | Convection naturelle | Air forcé intelligent | Refroidissement liquide / Air forcé |
| Distorsion Harmonique | < 3% | < 2,5% | < 1,5% |
| Fonctionnalités avancées | AFCI, ESS Intégré | Récupération PID, courbe IV | Formation de grille, LVRT |
Le rôle des onduleurs intelligents dans la régulation de tension
Un développement crucial dans le domaine de l’électronique de puissance est la capacité des onduleurs intelligents à fonctionner dans différents quadrants du plan PQ. En ajustant l’angle d’allumage des IGBT (Insulated Gate Bipolar Transistors), un onduleur peut soit consommer, soit injecter de la puissance réactive dans le réseau. Les codes réseau comme IEEE 1547-2018 nécessitent désormais un contrôle « Volt-VAR », permettant aux onduleurs d'ajuster automatiquement la sortie en fonction de la tension du réseau local. Si la tension augmente, l'onduleur absorbe la puissance réactive pour stabiliser le système.
Pour répondre à ces exigences industrielles de grande capacité, l' onduleur triphasé basse fréquence (IGBT) TP constitue une solution robuste. Conçue avec une modulation de largeur d'impulsion (PWM) basée sur une technologie de contrôle DSP précise et deux MCU, la série TP garantit la modulation précise requise pour la stabilisation des réponses Volt VAR du réseau. Avec des puissances nominales allant jusqu'à 200 kW, ces unités disposent d'une isolation complète de l'alimentation de sortie et maintiennent une efficacité de fonctionnement supérieure à 90 %, même sous une charge de 100 %. Cette précision technique permet aux installations de soutenir le réseau tout en protégeant leur infrastructure électrique interne.
À l’avenir, la technologie des onduleurs photovoltaïques converge avec les systèmes de stockage d’énergie (ESS) et l’électrolyse de l’hydrogène. Les onduleurs hybrides ne sont plus uniquement destinés à un usage résidentiel ; ils évoluent pour prendre en charge les interfaces de batterie de plusieurs mégawatts. À mesure que l’hydrogène vert prend de l’ampleur, les onduleurs sont optimisés pour une sortie CC à courant élevé afin d’alimenter directement les électrolyseurs, minimisant ainsi les étapes de conversion et maximisant l’efficacité à l’échelle du système.
Conclusion
Le choix de la bonne technologie d’onduleur photovoltaïque n’est plus une simple question d’adaptation de capacité. Cela nécessite une compréhension approfondie de la physique des semi-conducteurs, des exigences de stabilité du réseau et de la gestion du cycle de vie numérique. À mesure que le matériel continue de diminuer et que les logiciels deviennent de plus en plus intelligents, l’onduleur restera l’élément le plus critique de la transition énergétique mondiale.
✉️Email : exportdept@snadi.com.cn
Site web:
www.snadisolar.com
☎️WhatsApp / WeChat : +86 18039293535
FAQ
T1. Comment les onduleurs photovoltaïques modernes améliorent-ils la stabilité du réseau au-delà de la simple conversion d’énergie ?
R : Les onduleurs modernes fonctionnent comme le cerveau du système solaire en fournissant un support dynamique de la puissance réactive et une régulation de fréquence. Contrairement aux modèles traditionnels, ils peuvent réagir aux fluctuations du réseau en temps réel, contribuant ainsi à équilibrer l’offre et la demande. Cette gestion active évite les chutes de tension et garantit un flux d’énergie constant et de haute qualité, essentiel au fonctionnement fiable des architectures de réseaux intelligents.
Q2. Les onduleurs intelligents modernes sont-ils compatibles avec les anciennes installations solaires existantes ?
R : Oui, la plupart des onduleurs photovoltaïques avancés sont conçus avec des protocoles de communication flexibles et un matériel modulaire qui permettent l'intégration avec les systèmes existants. En remplaçant un onduleur standard par une version intelligente liée au réseau, les utilisateurs peuvent mettre à niveau leurs panneaux solaires existants pour prendre en charge l'échange de données bidirectionnel et la surveillance à distance. Cela permet aux installations plus anciennes de répondre aux normes techniques modernes requises par les fournisseurs de services publics intelligents d'aujourd'hui.
Q3. Comment la technologie des onduleurs intelligents profite-t-elle spécifiquement aux utilisateurs commerciaux comme les fermes ou les écoles ?
R : Pour les utilisateurs finaux commerciaux, les onduleurs intelligents offrent des avantages significatifs en matière de gestion des coûts grâce à des fonctionnalités telles que l’écrêtement des pointes et le transfert de charge. En gérant intelligemment le moment où l'énergie est tirée du réseau plutôt que du panneau solaire, ces dispositifs permettent d'éviter des frais de pointe élevés. De plus, les capacités de diagnostic à distance réduisent le besoin de maintenance technique sur site, garantissant ainsi que les installations à grande échelle restent alimentées avec un temps d'arrêt minimal.
Q4. Quel rôle joue la sécurité des données dans la communication entre les onduleurs intelligents et le réseau ?
R : Les onduleurs intelligents étant des nœuds critiques de l'Internet de l'énergie (IoE), ils sont construits avec des protocoles avancés de cryptage et de cybersécurité pour protéger la communication bidirectionnelle. Cela garantit que les données sensibles transmises entre le système énergétique et le fournisseur de services publics restent sécurisées. Ces couches de sécurité empêchent tout accès non autorisé aux commandes d'alimentation, protégeant ainsi à la fois l'investissement de l'utilisateur individuel et l'intégrité globale du réseau intelligent local.
